PINE3系列皮秒绿光激光器

PINE3 系列皮秒绿光激光器,采用第三代 All-in-One 设计,采用自主研发制造核心种子源,窄脉宽(<10 ps),优异的光束质量M²<1.2,Burst 脉冲串数量和形状可选,功率监测功能,包含 PST,POD 触发功能,可批量定制化机型。应用于:3C 产品弱化,SiP 封装电路刻蚀和切割,指纹模组的切割等

产品咨询:

PINE3 系列皮秒绿光激光器,采用第三代 All-in-One 一体化设计,使光机电结构更加小巧。 第三代的电控系统控制更精准,可靠性更优异。采用华日自主研发制造的核心种子源,具备长 期稳定可靠的特点;多级多程固体放大技术,激光器光程短,体积小,稳定性更高。激光器输 出脉宽小于 10 ps,热影响更低。新一代 Burst Mode 模式,脉冲串形貌更加灵活多样。全新 一代 PST 控制,脉冲控制更精准,可靠性更佳。


产品特点:

采用第三代 All-in-One 设计

采用自主研发制造核心种子源

窄脉宽(<10 ps)

优异的光束质量,M²<1.2 Burst

脉冲串数量和形状可选

功率监测功能

包含 PST,POD 触发功能

可批量定制化机型



应用领域:

3C产品弱化

SiP封装电路刻蚀和切割

指纹模组的切割

陶瓷的高精度标记

摄像模组的切割

印刷电路板的切割

金属/陶瓷钻微孔

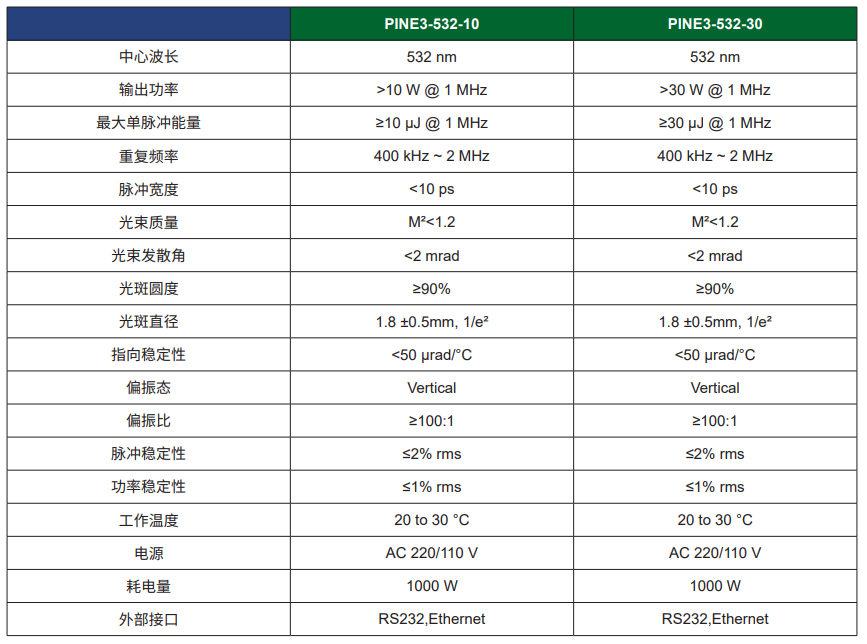

项目PINE3-GN-10PINE3-GN-30
指标SpecificationsPINE3-532-10PINE3-532-30
中心波长Center Wavelength532 nm532 nm
输出功率Output Power>10 W @ 1 MHz>30 W @ 1 MHz
最大单脉冲能量Pulse Energy≥10 μJ @ 1 MHz≥30 μJ @ 1 MHz
最大脉冲串能量Burst Energy~~
重复频率Repetition Rate400 kHz ~ 2 MHz400 kHz ~ 2 MHz
脉冲宽度Pulse Width<10 ps<10ps
光束质量Beam QualityM²<1.2M²<1.2
光束发散角Beam Divergence<2 mrad<2 mrad
光斑圆度Beam Circularity≥90%≥90%
光斑直径Beam Diameter1.8 ±0.5mm, 1/e²1.8 ±0.5mm, 1/e²
光束指向稳定性Beam Pointing Stability<50 μrad/°C<50 μrad/°C
偏振态Polarization StateVerticalVertical
偏振比Polarization Ratio≥100:1≥100:1
脉冲稳定性Pulse Stability≤2% rms≤2% rms
功率稳定性Power Stability≤1% rms≤1% rms
工作温度Operating Temp20 to 30 °C20 to 30 °C
电源Power SupplyAC 220/110 VAC 220/110 V
耗电量Power Consumption1000 W1000 W
外部接口External CommsRS232,EthernetRS232,Ethernet
