光学玻璃激光切割解决方案

作者:Huaray 更新时间:2024-05-21 点击数:

光学玻璃通过折射率、透光率、传导性等特性,在应用中起到滤光、抗辐射、电磁等特性的功能性玻璃材料。光学玻璃常用于制造光学仪器中的透镜、棱镜、反射镜及窗口等,是光学仪器的重要组成部分。



光学玻璃主要应用及切割难点

K9透明光学玻璃具有高透明度、高折射率及机械强度,用于摄影光学透镜。这类应用主要加工镜片厚度大、硬度高,要求精细高。传统机械切割无法满足精准度及崩边需求,切割碎屑严重,切割边缘需二次打磨,较高厚度也提升了裂片难度;

有色光学玻璃对特定波长光具备吸收、干涉或投射能力,属于滤光玻璃一种。有镀膜及添加化合物配比形成有色玻璃两种方式。镀膜玻璃属于复合材料,切割导致崩边量大,膜损伤大,影响其功能;

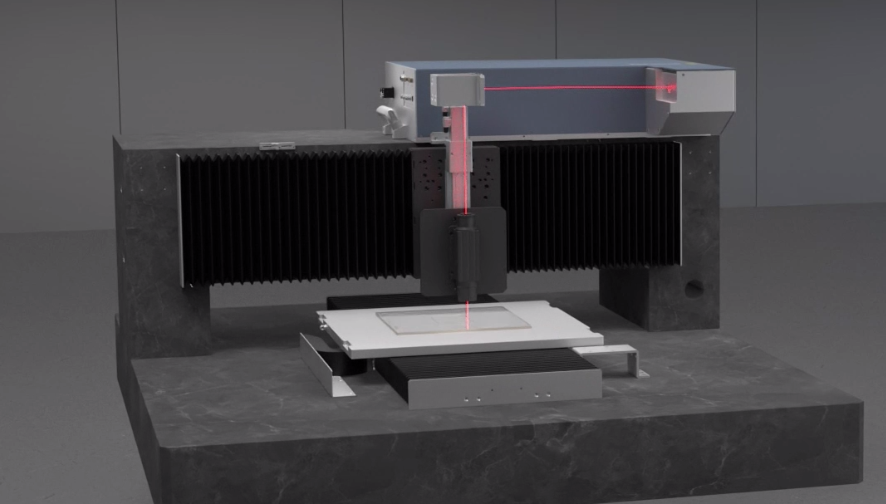

华日激光玻璃切割子系统,将“激光器”、“光路传输与控制”和“运动控制”融合于一体,以激光器制造工艺的标准打造高品质激光切割设备。


1.    自动化产线集成;支持固定光路及飞行光路集成;

2.     PST 和PSO 技术,异形玻璃高速切割;

3.     支持四轴控制,实现玻璃管切割;

4.     分层加工,最大36mm玻璃切割;

5.     皮秒级红外激光器,加工精度高,崩边<10 μm

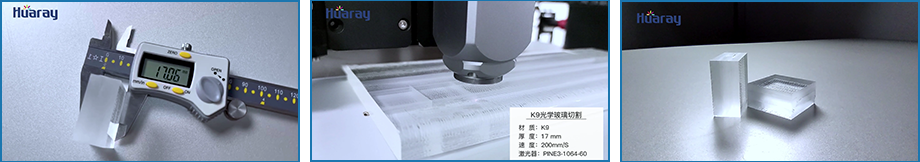

加工样例一:

K9光学玻璃切割

材质:K9光学玻璃

厚度:17mm

加工速度200mm/s

激光器PINE3-1064-60



加工样例二:

镀膜玻璃切割

材质:镀膜玻璃

厚度:1mm

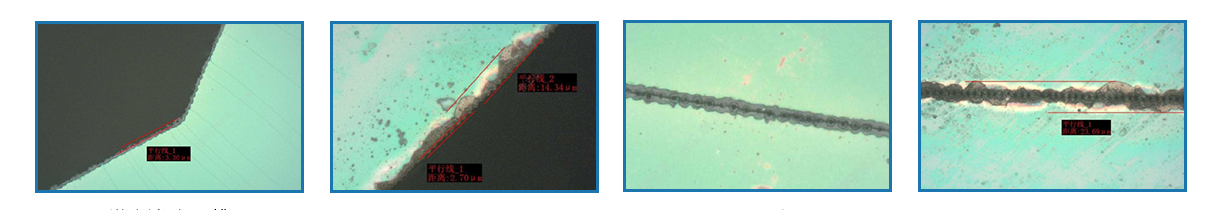

崩边:玻璃崩边<10μm;膜崩边<20μm



其他加工应用:蓝玻璃镀膜片、红外截止滤光片、双摄组件


Tag: K9光学玻璃 镀膜玻璃 有色玻璃 激光切割
